Fluxo de ar e pressão atmosférica

O fluxo de ar Q, também conhecido como caudal, é o fluxo de ar que passa através da secção de saída do ventilador (ou secção de entrada de ar) no tempo unit ário.A unidade é geralmente CFM, ou seja, pés cúbicos por minuto, ou CMM, ou seja, contadores cúbicos por minuto;

As unidades utilizadas no sistema de remoção de pó s ão m3/s ou m3/h.

O fluxo de ar da ventoinha pode ser medido pelo método experimental ou pode ser calculado por cálculo, a fórmula de cálculo é a seguinte

L -- o fluxo de ar do ventilador, m3/s;

D2... diâmetro externo do ventilador, m;

Q1 -- coeficiente de fluxo, que está relacionado com o modelo de leque;

2 -- a velocidade circular do diâmetro exterior do impulsor, m/s, e/ou tros, de emissão 2=

(m/s);

N -- velocidade do ventilador, r/min.

O fluxo aéreo pode ser ajustado alterando a velocidade ou pode ser controlado pela porta, preste atenção à velocidade máxima não pode exceder a velocidade especificada.

P refere-se à diferença de pressão gerada entre a saída de ar e a entrada de ar pela ventoinha.A unidade é geralmente a coluna de água de mm, ou seja, a coluna de água milimétrica (semelhante à coluna de mercúrio de milímetros que mede a pressão atmosférica, mas devido à pequena diferença de pressão, a unidade é geralmente a coluna de água).

A pressão do vento é a diferença entre a pressão total da entrada e saída do ventilador.A unidade é MmH2O.

A seguinte fórmula pode ser expressa como:

H, sola 65309;H1Having 22

H -- a pressão total do ventilador, mmmH2O;

: densidade de gás, kg/m3;

H1 -- coeficiente de pressão, relacionado com o tipo de lâmina, é 0.4~0.6 para o tipo retrógrado e 0.6~0.8 para o tipo radial;

A fórmula para a frente é 0.8~1.1.

A pressão do vento pode ser ajustada mudando a velocidade da ventoinha ou controlada por uma porta.

Air Flow:

Você provavelmente foi dito que os fãs centrífugos têm maior pressão e menor capacidade de fluxo de ar do que os fãs axiais.No entanto, os ventiladores axiais têm maior fluxo de ar e capacidades de pressão mais baixas. O quê?é a verdade sobre  diferentes tipos de ventiladores e sopradores em termos de fluxo de ar ?

1 CMS = 60 CMM = 3600 CMH

1 CMM = 35.3 CFM

Air Pressure:

N/M = 1 Pa (Pascal).

So 1 bar é igual a 10 Pa

1 mm Aq= 1 Kp/M =9.8 Pa

1 em H2= 25.4mm H2= 25.4mm Aq (Aq= Aqueous)

Tanto o fluxo de ar como a pressão atmosférica descrita pelo produto da ventoinha são os valores máximos sob o estado ideal,ou seja, o volume de ar sob condição de não haver diferença de pressão entre a entrada e saída da ventoinha (o volume máximo de ar), e a diferença entre a câmara de ar e a pressão do ar externo sob a condição de a ventoinha soprar para a câmara de ar fechada até o volume de ar ser zero (a pressão máxima estática).

Eles não são dois indicadores independentes de desempenho, mas restrições mútuas, e a relação entre o fluxo e a pressão é a relação na mecânica de fluidos --a quantidade de vento diminui com o aumento da diferença de pressão,

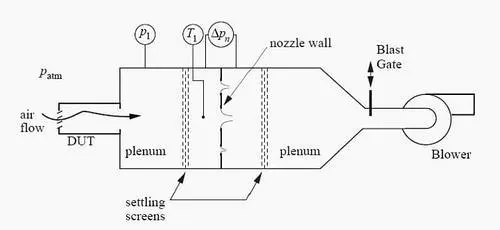

A medição do fluxo de ar e da pressão deve ser realizada com a ajuda de um analisador de túneis eólicos;

Standard of Air Conditioning and Pressure Testing: The Standard of American AMCA-210 (Air Moving and Conditioning Association)

Ao mesmo tempo, a escolha do ventilador, precisa considerar o sistema amortecedor;

A pressão estática é definida como a pressão exercida por um gás na superfície de um objeto paralelo ao fluxo.

Colaquialmente falando: a pressão estática refere-se à pressão para superar a resistência dos tubos.

A pressão dinâmica é definida como a conversão da energia cinética necessária no fluxo de gás sob a forma de pressão.

Colaquialmente, a pressão dinâmica é a pressão que impulsiona o movimento para a frente do gás.

Pressão total = pressão estática +pressãodinâmica

A pressão total é a diferença entre a pressão total de saída e a pressão total de entrada

pressão estática é a pressão total da ventoinha para reduzir a pressão dinâmica na saída da ventoinha (juntamente com a resistência)

A pressão dinâmica é a resistência P gerada por si mesma quando o ar flui.Pressão dinâmica =0.5* densidade *velocidade do vento ao quadrado

P= P(estático) +P(dinâmico)

1.Após dois ventiladores com o mesmo modelo e a mesma velocidade de rotação estarem conectados em paralelo, o mais alto fluxo de ar é cerca de 90% do fluxo de ar de dois ventiladores, e a pressão do ar é igual à pressão de um único ventilador.

2.Depois de dois ventiladores com o mesmo modelo e a mesma velocidade estarem conectados em série, a pressão do ar é duas vezes a de um único ventilador, e o fluxo de ar é igual ao fluxo de ar de um único ventilador.

3.Os dois modelos são utilizados em paralelo a velocidades diferentes.O fluxo de ar é igual ao da ventoinha maior, e a pressão do ar não é sobreposta.

4.Os dois modelos são diferentes e giram em velocidades diferentes, e o maior é usado na série antes da configuração.A pressão do ar é menor do que a de uma única ventoinha, e o fluxo de ar é igual ao do maior.
